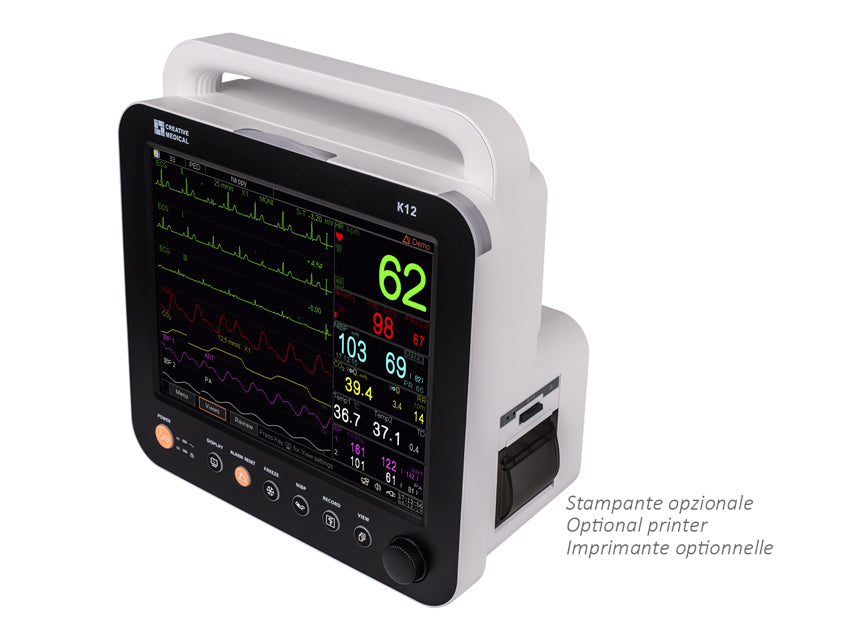

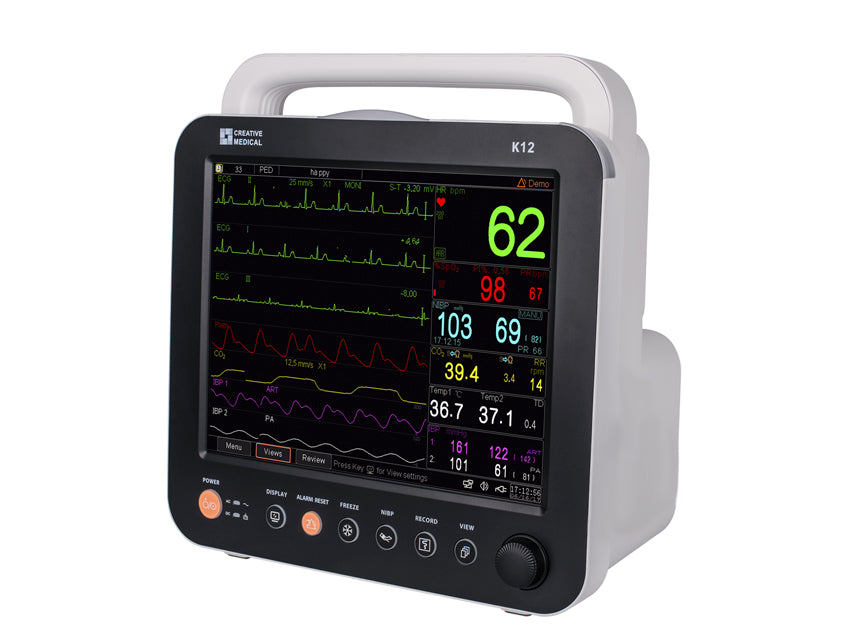

Il Monitor Multiparametrico K12 Touchscreen 12" di GIMA è uno strumento avanzato e versatile progettato per monitorare i segni fisiologici vitali dei pazienti adulti, pediatrici e neonati. Questo dispositivo multifunzionale consente la registrazione e la visualizzazione in tempo reale di parametri cruciali come ECG, frequenza cardiaca (HR), pressione sanguigna non invasiva (NIBP), saturazione di ossigeno (SpO2), respirazione (RESP) e temperatura (TEMP), offrendo un'analisi completa delle condizioni fisiologiche del paziente.

Caratteristiche Principali

• Design ergonomico con interfaccia utente intuitiva


• Presa USB per trasferimento dati e aggiornamento software


• 9 tracce su forme d’onda a video


• Visualizzazione in ambiente Windows, facile da gestire


• Allarme visivo e sonoro per anomalie fisiologiche e tecniche


• Ampia capacità di memoria


• Idoneo per l’uso con sensori Nellcor originali


• Protezione contro scariche di defibrillatore e resistenza contro interferenze da unità elettrochirurgica


• Rilevamento e inibizione impulsi di pacemaker cardiaco

Specifiche Tecniche

ECG

• Intervallo dinamico di ingresso: ±(0,5~5 mVp)


• Impedenza differenziale di ingresso: =10 MO


• Larghezza di banda:



  • 0,05~150 Hz (Diagnostica)


  • 0,5~40 Hz (Monitoraggio)


  • 1~20 Hz (Funzionamento)






• CMRR:



  • =90 dB (Diagnostica)


  • =105 dB (Monitoraggio & Funzionamento)






• Selezione della sensibilità: ×1/4, ×1/2, ×1, ×2, ×4 e Auto


• Velocità di scansione: 6,25 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s


• Campo di misurazione HR: 15~350 bpm ±1% o ±2 bpm, il maggiore dei due


• Funzione di rilevamento e inibizione degli impulsi del pacemaker

RESP

• Campo di misurazione: 0~120 rpm ±5% o ±2 rpm, il maggiore dei due

TEMP

• Campo di misurazione: 21,0~50,0 °C ±0,2 °C tra 25~45 °C

NIBP

• Tecnica: Metodo oscillometrico


• Tempo di misurazione tipico: <30 secondi (bracciale per adulti)


• Campo di misurazione NIBP SYS:



  • 40~275 mmHg (Adulti)


  • 40~200 mmHg (Pediatrico)


  • 40~135 mmHg (Neonati)






• Campo di misurazione NIBP DIA:



  • 10~210 mmHg (Adulti)


  • 10~150 mmHg (Pediatrico)


  • 10~95 mmHg (Neonati)






• Campo di misurazione NIBP MAP:



  • 20~230 mmHg (Adulti)


  • 20~165 mmHg (Pediatrico)


  • 20~110 mmHg (Neonati)






• Precisione misurazione NIBP:



  • Differenza media: ±5 mmHg


  • Deviazione standard: 8 mmHg






• Modalità misuraz. NIBP: Manuale, Auto, STAT, Multiciclo


• Intervalli automisurazione: 1-480 min

SpO2

• Tecnica: Metodo ottico a doppia lunghezza d’onda


• Campo di misurazione: 0%~100% ±2% per SpO2 intervallo 70~100%


• Campo di misurazione PR: 30~250 bpm ±2 bpm o ±2%, il maggiore dei due


• Rendimento bassa perfusione: Fino a 0,3%

CO2

• Tecnica: Metodo ottico a infrarossi


• Modalità di campionamento: Sidestream o Mainstream


• Campo di misurazione: 0~150 mmHg


• Precisione misurazione:



  • 0~40 mmHg ±2 mmHg


  • 41~70 mmHg ±5% della lettura


  • 71~100 mmHg ±8% della lettura


  • 101~150 mmHg ±10% della lettura






• Velocità di flusso: 50 ml/min ±10 ml/min (Sidestream)

Altre Caratteristiche

• Alimentazione: AC 100-240 V, 50/60 Hz, 60 VA


• Batteria al litio incorporata: 11,1V/4400 mAh


• Schermo: schermo TFT a 12 pollici


• Metodo di allarme: allarme sonoro-visivo a 3 livelli


• Rete: Ethernet


• Standard di sicurezza: IEC 60601-1

Dotazione Standard

• Sonda adulti SpO2


• Bracciale NIBP adulti


• Cavo di estensione SpO2


• Cavo ECG


• Sonda di temperatura cutanea


• Cavo di alimentazione


• Batteria ricaricabile al litio


• Copertura antipolvere


• Elettrodo monouso


• Manuale: GB, FR, IT, ES, PL, RU

Il Monitor Multiparametrico K12 Touchscreen 12" di GIMA rappresenta una soluzione completa e affidabile per il monitoraggio dei pazienti in diverse situazioni cliniche. Grazie alle sue avanzate funzionalità e alla sua facilità d'uso, è uno strumento indispensabile per medici e operatori sanitari.
