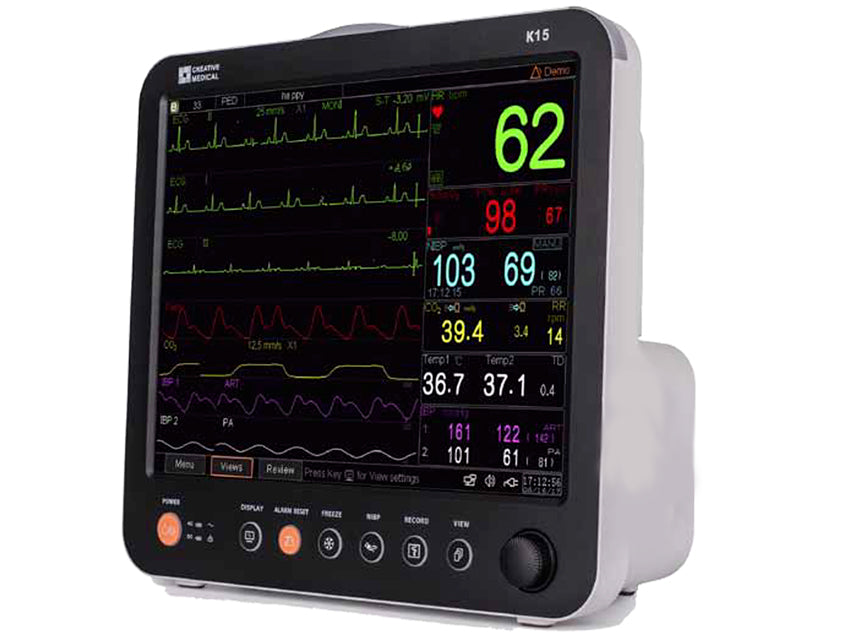

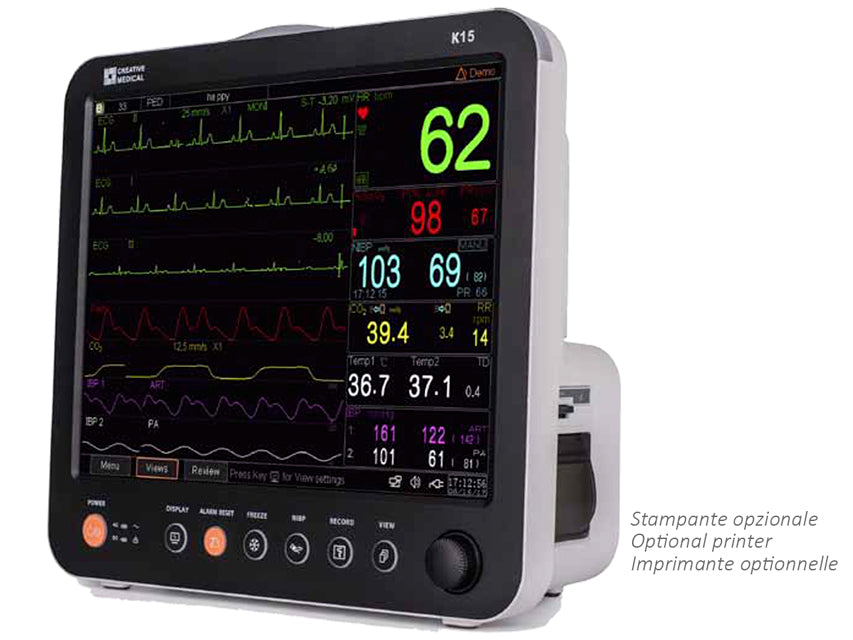

Il Monitor Multiparametrico GIMA K15 2 IBP Touchscreen è uno strumento avanzato e versatile progettato per monitorare i segni fisiologici vitali di pazienti adulti, pediatrici e neonati. Dotato di un ampio schermo TFT da 15 pollici e di un'interfaccia utente intuitiva, questo dispositivo offre una soluzione completa per la gestione delle condizioni fisiologiche dei pazienti in tempo reale.

Caratteristiche principali

• Invasive Blood Pressure (IBP): Misurazione diretta della pressione arteriosa o venosa tramite catetere e trasduttore di pressione.


• Monitoraggio multifunzionale: ECG, frequenza cardiaca (HR), pressione sanguigna non invasiva (NIBP), saturazione di ossigeno (SpO2), respirazione (RESP), temperatura (TEMP).


• Design ergonomico: Interfaccia utente intuitiva e facile da usare.


• Allarmi visivi e sonori: Per anomalie fisiologiche e tecniche.


• Compatibilità: Idoneo per l’uso con sensori Nellcor originali.


• Protezione avanzata: Contro scariche di defibrillatore e interferenze da unità elettrochirurgica; rilevamento e inibizione impulsi di pacemaker cardiaco.


• Memoria ampia: Capacità di memorizzare grandi quantità di dati.

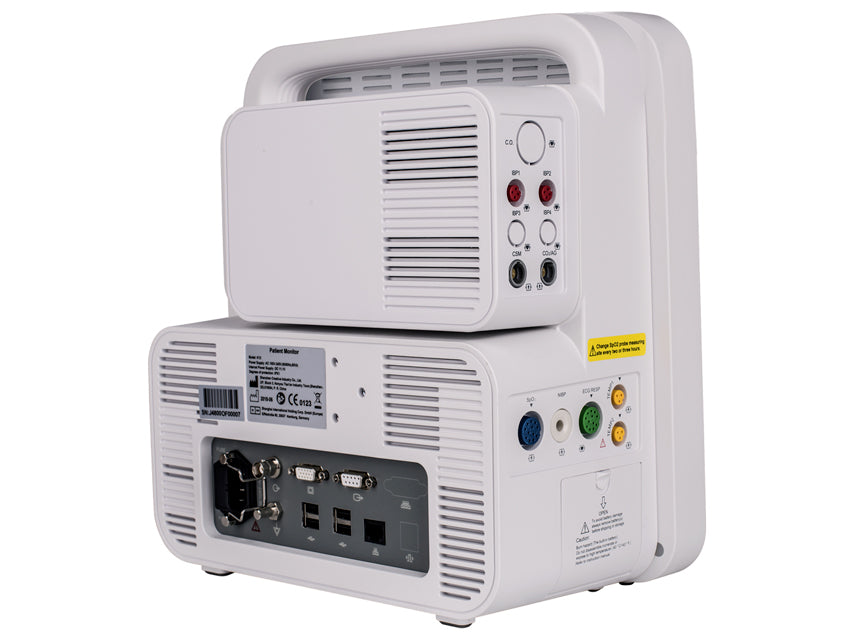

• Connettività: Presa USB per trasferimento dati e aggiornamento software, rete Ethernet.

Specifiche tecniche

ECG

• Intervallo dinamico di ingresso: ±(0,5~5 mVp)


• Impedenza differenziale di ingresso: =10 MO


• Larghezza di banda: 0,05~150 Hz (Diagnostica), 0,5~40 Hz (Monitoraggio), 1~20 Hz (Funzionamento)


• CMRR: =90 dB (Diagnostica), =105 dB (Monitoraggio & Funzionamento)


• Selezione della sensibilità: ×1/4, ×1/2, ×1, ×2, ×4 e Auto


• Velocità di scansione: 6,25 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s


• Campo di misurazione HR: 15~350 bpm ±1% o ±2 bpm, il maggiore dei due


• Funzione di rilevamento e inibizione degli impulsi del pacemaker

RESP

• Campo di misurazione: 0~120 rpm ±5% o ±2 rpm, il maggiore dei due

TEMP

• Campo di misurazione: 21,0~50,0 °C ±0,2 °C tra 25~45 °C

NIBP

• Tecnica: Metodo oscillometrico


• Tempo di misurazione tipico: <30 secondi (bracciale per adulti)


• Campo di misurazione NIBP SYS: 40~275 mmHg (Adulti), 40~200 mmHg (Pediatrico), 40~135 mmHg (Neonati)


• Campo di misurazione NIBP DIA: 10~210 mmHg (Adulti), 10~150 mmHg (Pediatrico), 10~95 mmHg (Neonati)


• Campo di misurazione NIBP MAP: 20~230 mmHg (Adulti), 20~165 mmHg (Pediatrico), 20~110 mmHg (Neonati)


• Precisione misurazione NIBP: Differenza media: ±5 mmHg, Deviazione standard: 8 mmHg


• Modalità misurazione NIBP: Manuale, Auto, STAT, Multiciclo


• Intervalli automisurazione: 1-480 min

SpO2

• Tecnica: Metodo ottico a doppia lunghezza d’onda


• Campo di misurazione: 0%~100% ±2% per SpO2 intervallo 70~100%


• Campo di misurazione PR: 30~250 bpm ±2 bpm o ±2%, il maggiore dei due


• Rendimento bassa perfusione: Fino a 0,3%

CO2

• Tecnica: Metodo ottico a infrarossi


• Modalità di campionamento: Sidestream o Mainstream


• Campo di misurazione: 0~150 mmHg


• Precisione misurazione: 0~40 mmHg ±2 mmHg, 41~70 mmHg ±5% della lettura, 71~100 mmHg ±8% della lettura, 101~150 mmHg ±10% della lettura


• Velocità di flusso: 50 ml/min ±10 ml/min (Sidestream)

IBP

• Tecnica: Trasduttore estensimetrico


• Sensibilità ingresso: 5 µV/V/mmHg


• Campo di misurazione: -50~300 mmHg ±2% o ±4 mmHg, il maggiore dei due


• Posizioni di misurazione: ART, RAP, PA, LAP, CVP, ICP, AUXP1, AUXP2


• Calibrazione: calibrazione zero

Altre caratteristiche

• Alimentazione: AC 100-240 V, 50/60 Hz, 60 VA


• Batteria al litio incorporata: 11,1V/4400 mAh


• Schermo: schermo TFT a 15 pollici


• Metodo di allarme: allarme sonoro-visivo a 3 livelli


• Rete: Ethernet


• Standard di sicurezza: IEC 60601-1

Accessori inclusi

• Sonda adulti SpO2


• Bracciale NIBP adulti


• Cavo di estensione SpO2


• Cavo ECG


• Sonda di temperatura cutanea


• Cavo di alimentazione


• Batteria ricaricabile al litio


• Copertura antipolvere


• Elettrodo monouso


• Manuale: GB, FR, IT, ES, PL, RU


• Modulo 2 IBP, cavo, sensore
