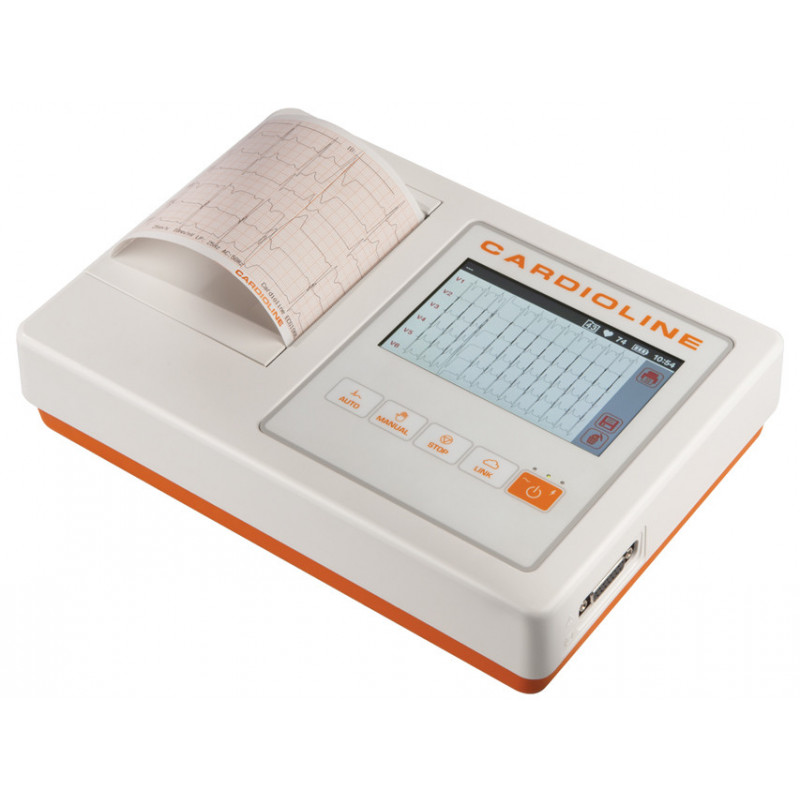

Gli ECG Cardioline 100L GLASGOW sono dispositivi avanzati progettati per acquisire in modo semplice e rapido un ECG a riposo a 12 derivazioni in uno studio medico. Questo elettrocardiografo, marchiato CARDIOLINE, offre una combinazione di facilità d'uso e tecnologia avanzata, rendendolo ideale per medici e professionisti sanitari.
Caratteristiche Principali

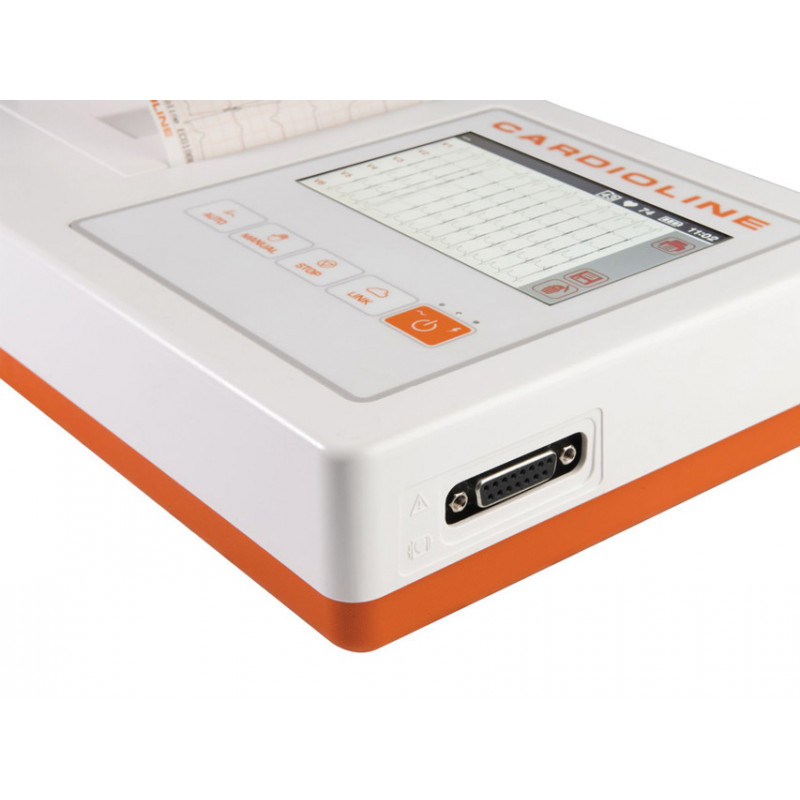

Il dispositivo è dotato di uno schermo tattile luminoso a colori da 5" che facilita l'interazione con l'utente. Grazie ai tasti dedicati, è possibile eseguire operazioni rapide e intuitive. L'utente è guidato passo per passo nell'acquisizione dell'ECG, dal posizionamento dell'elettrodo al controllo della qualità, fino all'acquisizione, stampa e memorizzazione dei dati.
Modalità di Acquisizione
- Automatica
- Manuale
- Stat
- Ritmo
La nuova funzione ECG Ritmo consente l'analisi del ritmo di 3 minuti di ECG, comprese la tendenza e la variabilità della frequenza cardiaca.
Memorizzazione e Esportazione Dati

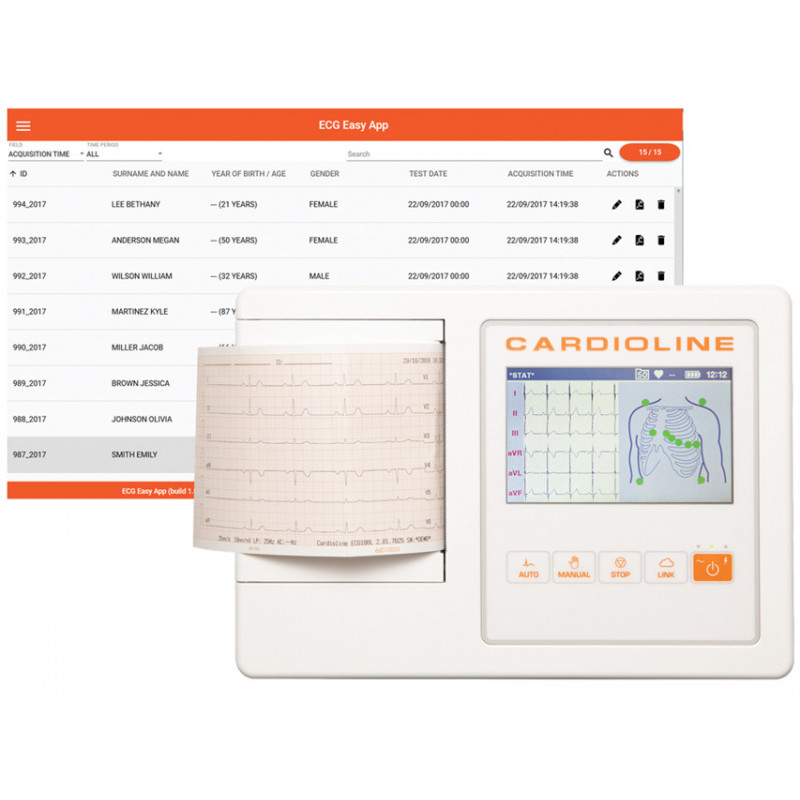

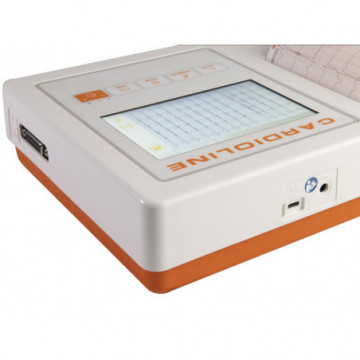

I file dell'ECG possono essere memorizzati nel dispositivo o esportati mediante una connessione USB a un PC o a una chiavetta di memoria. Questo rende il processo di gestione dei dati estremamente flessibile e conveniente.
Supporto di Formati di Stampa
Il dispositivo supporta la maggior parte dei formati di stampa:
- Standard o Cabrera 3, 3+1, 3+3, 6 canali in modalità automatica
- 3, 6 o 12 canali di stampa in modalità continua
- Stampa della striscia del ritmo
Software Multilingue
Il software interno è multilingue e commutabile in 16 lingue: GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL.
Algoritmo Glasgow per Interpretazione Pediatrica e Adulti
L'algoritmo può diagnosticare qualsiasi anomalia solitamente riconoscibile tramite ECG, come infarto miocardico, ipertrofia ventricolare, anomalie del tratto ST-T e anomalie comuni del ritmo. Il programma rileva inoltre disturbi quali ritardo della conduzione e allungamento dell'intervallo QT.
Caratteristiche Tecniche
Acquisizione ECG
- Canali ECG: 12 derivazioni (I, II, III, aVR-L-F, V1-6)
- Cavo paziente: Standard 15D, 10 fili
- CMRR: >100 dB
- Impedenza in ingresso: 100 MOhm
- Frequenza di campionamento stadio di ingresso: 32000 campioni/secondo/canale
- Risoluzione ECG: 5µV/LSB; 500 s/s
- Range dinamico: ± 325 mV
- Banda passante: Prestazione equivalente a 0,05-150 Hz
- Riconoscimento pacemaker: Riconoscimento hardware accoppiato con filtro di convoluzione digitale
- Filtri: Filtro passa-alto diagnostico digitale a fase lineare (secondo 60601-2-25 2^ ed.). Filtro adattivo digitale per interferenze CA 50/60 Hz. Filtro passa-basso digitale a 25/40 Hz, solo per visualizzazione e stampa
- Protezione da defibrillazione: Standard AAMI/IEC
- Prestazioni front-end: ANSI/AAMI IEC 60601-2-25:2011
- Modalità di acquisizione: Automatica (12 derivazioni), Manuale (3/6 derivazioni), Stat (12 derivazioni), Ritmo (1/3 derivazioni)
- Configurazione: Standard o Cabrera
- Riconoscimento guasto deriv.: Indipendente su tutte le derivazioni
- Misuraz. frequenza cardiaca: 30-300 bpm
- Misurazioni ECG: Tutte le derivazioni, medie, corrette; HR; RR medio; intervallo PR; durata QRS; intervallo QT e QTc, con formula di Hodges, Bazzet e Fridericia, max R[V5] o [V6] e S[V1]; indice di Sokolow-Lyon; assi P, R, T
- Interpretazione ECG: Programma di Analisi Glasgow per pazienti adulti, pediatrici, STEMI
- Memoria ECG: 50 ECG
- Formato di esportazione: SCP-PDF
Schermo
- Tipo: LCD TFT a colori retroilluminato 5" con pannello tattile capacitivo
- Risoluzione: 800 x 480
- Dati visualizzati: 3/6/12 derivazioni in tempo reale
Stampante
- Testina termica: 108 mm
- Risoluzione: 8 dot/mm
Caratteristiche Fisiche
- Dimensioni/peso: 270x190x60 mm - 1,48 Kg
Caratteristiche Elettriche
- Alimentazione: 100-240V, 50/60 Hz
- Grado di protezione alimentatore: IP20
- Tipo batteria: NiMH
- Durata batteria: più di 500 ECG, più di 6 ore
- Tempo di ricarica: 4 ore fino all'85% della capacità totale
Normative e Sicurezza
- DDM 93/42/CEE Classe IIa
- IEC 60601-1-2 (compatibilità elettromagnetica): Gruppo 1 - Classe B
- IEC 60601-1 (sicurezza elettrica)
- Protezione contro scosse elettriche: IP (alimentazione interna), Classe I (su alimentatore esterno CA/CC)
- Protezione contro acqua: IXP 0
Dotazione Standard
- Cavo paziente
- 2 rotoli di carta
- Batteria
- Cavo di alimentazione
- Adattatore per connettore snap 4 mm (conf. da 10)
- Interpretazione Glasgow
- Elettrodi tab monouso (conf. da 100)
- Manuale su CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
