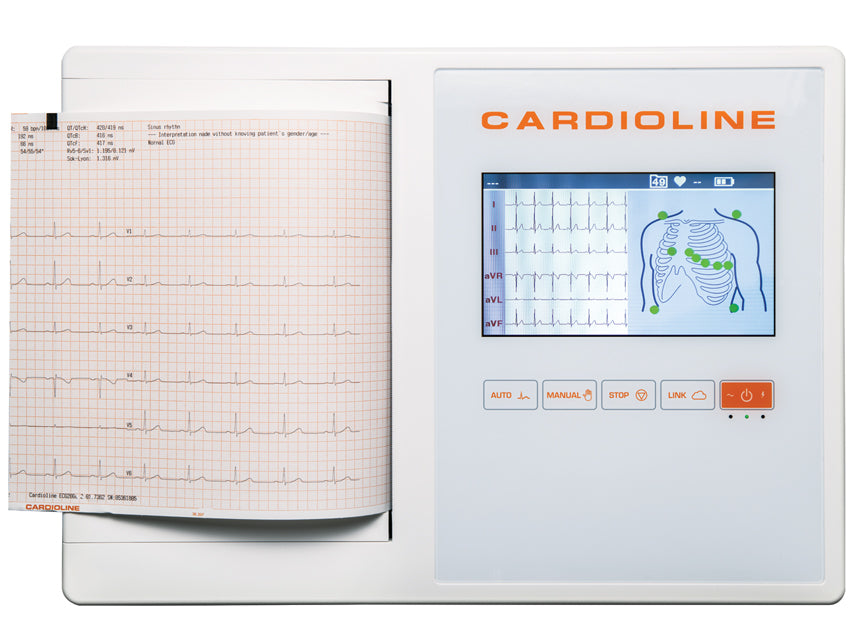

Das CARDIOLINE ECG 200L GLASGOW ist ein fortschrittliches Gerät zur Erfassung von Ruhe-Elektrokardiogrammen (EKG), das entwickelt wurde, um Genauigkeit und Benutzerfreundlichkeit im medizinischen Bereich zu gewährleisten. Ausgestattet mit einem 7" Farb-Touchscreen bietet dieses EKG eine klare und intuitive Anzeige der 12 Ableitungen und der 3/6/12 verfügbaren Kanäle.

Hauptmerkmale des CARDIOLINE ECG 200L GLASGOW

Die EKGs von Cardioline sind ideal, um schnell ein Ruhe-EKG in einer Arztpraxis zu erfassen, dank einer intuitiven Benutzeroberfläche und einem ergonomischen Design. Das Gerät führt den Benutzer Schritt für Schritt, vom Anbringen der Elektroden über die Qualitätskontrolle bis hin zur Erfassung, dem Drucken und der Speicherung der Daten.

Benutzerfreundlichkeit

Das CARDIOLINE ECG 200L GLASGOW ist ausgestattet mit:

• Heller 7" Farb-Touchscreen


• Dedizierte Tasten für eine schnelle Bedienung


• Erfassungsmodi Automatisch, Manuell, Stat und Rhythmus


• Rhythmus-EKG-Funktion zur Analyse des Rhythmus von 3 Minuten


• Speicherung und Export der EKG-Dateien über USB

Unterstützung mehrerer Druckformate

Das Gerät unterstützt die meisten Standarddruckformate, darunter:

• Standard oder Cabrera 3, 3+1, 3+3, 6 oder 12 Kanäle im Automatikmodus


• 3, 6 oder 12 Kanäle im kontinuierlichen Druckmodus


• Druck des Rhythmusstreifens

Mehrsprachige interne Software

Die interne Software des CARDIOLINE ECG 200L GLASGOW ist in 16 Sprachen verfügbar, darunter GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL, was es für eine Vielzahl internationaler Benutzer geeignet macht.

Glasgow-Algorithmus für pädiatrische und erwachsene Interpretation

Der integrierte Glasgow-Algorithmus kann erkennbare Anomalien über EKG diagnostizieren, wie Myokardinfarkt (IMA), ventrikuläre Hypertrophie, ST-T- und Rhythmusanomalien. Darüber hinaus erkennt er Störungen wie Leitungsverzögerungen und Verlängerungen des QT-Intervalls.

ECG EasyApp zur Verwaltung der EKGs der Patienten

Mit der ECG EasyApp, die bei einigen Modellen (54202, 54205) enthalten und optional für andere (54200, 54201, 54204) ist, können EKGs im SCP-Format auf PC über USB empfangen und die Daten ausgedruckt werden. Die App ermöglicht es, die Patientendaten und die automatischen Interpretationen zu ändern sowie das Schema der Rhythmusstreifen anzupassen.

Technische Merkmale

EKG-Erfassung

• EKG-Kanäle: 12 Ableitungen (I, II, III, aVR-L-F, V1-6)


• Patientenkabel: Standard 15D, 10 Drähte


• CMRR: >100 dB


• Eingangsimpedanz: 100 MOhm


• Abtastrate Eingangsstadium: 32000 Proben/Sekunde/Kanal


• EKG-Auflösung: 5µV/LSB; 500 s/s


• Störabstand: ± 325 mV


• Durchlassband: Leistung entspricht 0,05-150 Hz


• Schrittmachererkennung: Hardwareerkennung gekoppelt mit digitalem Faltungsfilter


• Filter: Digitales Hochpassdiagnosefilter mit linearer Phase, digitales adaptives Filter für 50/60 Hz AC-Störungen, digitales Tiefpassfilter bei 25/40 Hz


• Defibrillationsschutz: Standard AAMI/IEC


• Front-End-Leistung: ANSI/AAMI IEC 60601-2-25:2011


• Erfassungsmodus: Automatisch (12 Ableitungen), Manuell (3/6/12 Ableitungen), Stat (12 Ableitungen), Rhythmus (1/3 Ableitungen)


• Konfiguration: Standard oder Cabrera


• Fehlererkennung Ableitungen: Unabhängig auf allen Ableitungen


• Herzfrequenzmessung: 30-300 bpm


• EKG-Messungen: Alle Ableitungen, Mittelwerte, korrigiert; HR; mittleres RR; PR-Intervall; QRS-Dauer; QT- und QTc-Intervall, mit Hodges-, Bazzet- und Fridericia-Formel, max R[V5] oder [V6] und S[V1]; Sokolow-Lyon-Index; Achsen P, R, T


• EKG-Interpretation: Glasgow-Analyseprogramm für erwachsene, pädiatrische, STEMI-Patienten


• EKG-Speicher: 50 EKGs


• Exportformat: SCP-PDF

Bildschirm

• Typ: 7" beleuchtetes Farb-LCD TFT mit kapazitivem Touchpanel


• Auflösung: 800 x 480


• Angezeigte Daten: 3/6/12 Ableitungen in Echtzeit

Drucker

• Druckkopf: 216 mm


• Auflösung: 8 Punkt/mm

Physikalische Merkmale

• Abmessungen/Gewicht: 413x295x80 mm - 4,17 Kg

Elektrische Merkmale

• Stromversorgung: 100-240V, 50/60 Hz


• Schutzgrad Netzteil: IP20


• Batterietyp: NiMH


• Batterielebensdauer: mehr als 500 EKGs, mehr als 6 Stunden


• Ladezeit: 4 Stunden bis 85% der Gesamtkapazität

Normen und Sicherheit

• DDM 93/42/EWG Klasse IIa


• IEC 60601-1-2 (elektromagnetische Verträglichkeit): Gruppe 1 - Klasse B


• IEC 60601-1 (elektrische Sicherheit)


• Schutz gegen elektrischen Schlag: IP (interne Stromversorgung), Klasse I (bei externem AC/DC-Netzteil)


• Schutz gegen Wasser: IXP 0

Standardausstattung

• Patientenkabel


• Batterie


• 1 Packung mit 180 Blättern


• Netzkabel


• Adapter für 4 mm Snap-Stecker (Packung mit 10)


• Glasgow-Interpretation


• Einweg-Elektroden (Packung mit 100)


• Handbuch auf CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
