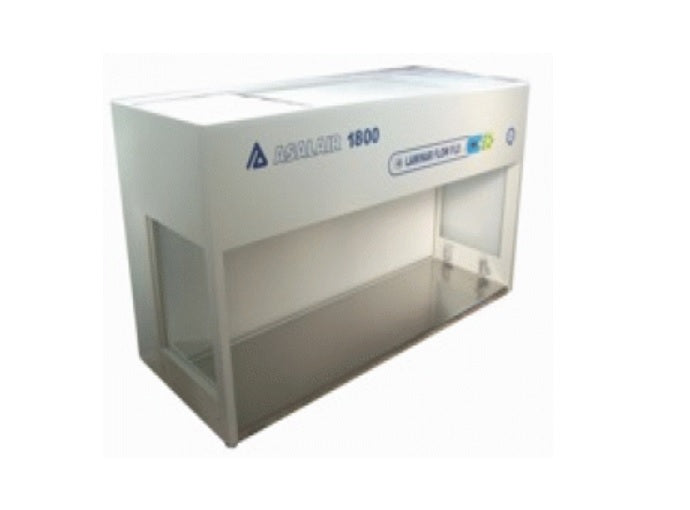

HORIZONTALER LAMINARFLOW-ABZUG – Mod. 1800 FLO

Allgemeine Beschreibung

Der horizontale Laminierabzug mod. 1800 FLO wurde entwickelt und hergestellt, um die Handhabung von Produkten unter kontrollierten Kontaminationsbedingungen (z.B. sterile Vorbereitungen, Medien für die Mikrobiologie) zu gewährleisten.

Erzeugt einen sterilen Arbeitsbereich in ISO-Klasse 5, der das bearbeitete Produkt vor jeglicher Umweltkontamination schützt.

Funktionsprinzip

•



  Der laminare Fluss besteht aus steriler unidirektionaler Luft, die in parallelen Strömungen und mit derselben Geschwindigkeit fließt, um Turbulenzen zu vermeiden.






•



  Die von oben angesaugte Luft wird vorfiltriert, bevor sie durch einen HEPA-Filter H14 (99,995%) gedrückt wird.






•



  Der Luftstrom tritt vor dem Bediener aus und fließt parallel zur Arbeitsfläche, bevor er sich in der Umgebung verteilt.






•



  Alternativ kann der Abzug mit einem ULPA-Filter U15 (Effizienz 99,9995% – ISO 4) ausgestattet werden.





Normen und Richtlinien

Der Abzug wurde konzipiert und getestet gemäß:

•


  Europäische Richtlinien:





  •



    2014/35/EU (Niederspannung)






  •



    2014/30/EU (Elektromagnetische Verträglichkeit)






  •



    2006/42/EG (Maschinenrichtlinie)






  •


    2011/65/EU (RoHS)









•


  Technische Normen:





  •


    EN 61010-1





  •


    EN 61326-1









•


  Weitere Konformitäten:





  •


    WEEE 2012/19/EU





  •


    CEI 66.5 / CEI 62.25





  •



    U.S. Federal Standard 209/E






  •


    ISO 14644.1








Technische Merkmale

•



  Abmessungen des Arbeitsbereichs (LxBxH mm): 1805 x 500 x 600






•



  Abmessungen des Gesamtvolumens (LxBxH mm): 1925 x 790 x 1050






•



  Abmessungen des Gesamtvolumens mit Stütze (LxBxH mm): 1925 x 790 x 1850






•



  Durchschnittliche laminare Fließgeschwindigkeit: 0,40 – 0,45 m/s






•



  Gewicht: 170 Kg





Serienausstattung

•


  N.1 Motoventilator





•



  N.1 HEPA-Filter H14 (99,995%)






•



  N.1 Vorfilter der Klasse ePM10 50% (EN ISO 16890:2016)






•



  N.1 Leuchtstofflampe mit 36W (900 lux)






•


  N.1 Luft-/Vakuumhahn





•



  N.2 interne Steckdosen im Gehäuse





Empfohlenes Zubehör

•



  Cod. 29790018: Keimlampe 30W mit vorderem PVC-Schutzschirm
