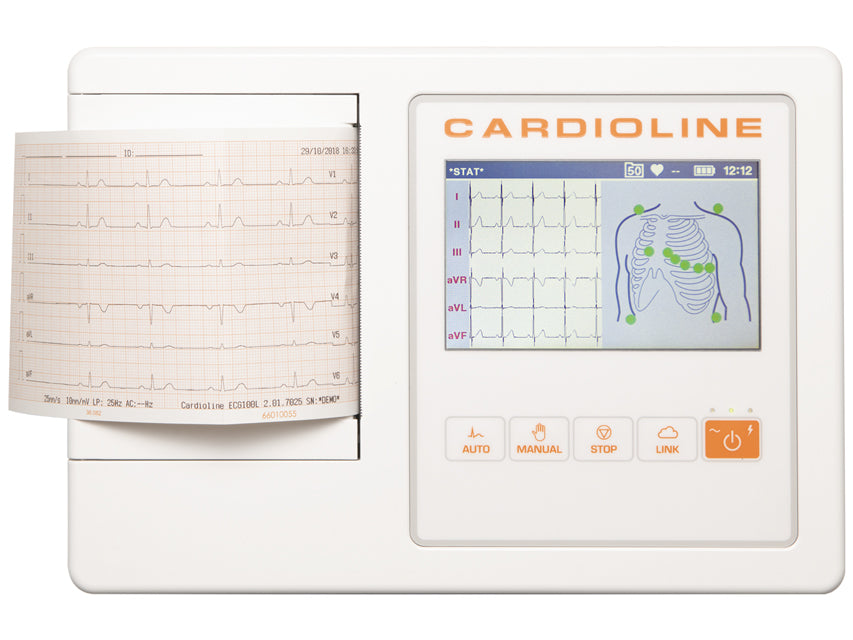

Los ECG Cardioline 100L GLASGOW son dispositivos avanzados diseñados para adquirir de forma sencilla y rápida un ECG de reposo de 12 derivaciones en un consultorio médico. Este electrocardiógrafo, de la marca CARDIOLINE, ofrece una combinación de facilidad de uso y tecnología avanzada, lo que lo hace ideal para médicos y profesionales de la salud.

Características Principales

El dispositivo está equipado con una pantalla táctil brillante a color de 5" que facilita la interacción con el usuario. Gracias a los botones dedicados, es posible realizar operaciones rápidas e intuitivas. El usuario es guiado paso a paso en la adquisición del ECG, desde la colocación del electrodo hasta el control de calidad, pasando por la adquisición, impresión y almacenamiento de los datos.

Modos de Adquisición

• Automático


• Manual


• Stat


• Ritmo

La nueva función ECG Ritmo permite el análisis del ritmo de 3 minutos de ECG, incluyendo la tendencia y la variabilidad de la frecuencia cardíaca.

Almacenamiento y Exportación de Datos

Los archivos del ECG se pueden almacenar en el dispositivo o exportar mediante una conexión USB a un PC o a una memoria USB. Esto hace que el proceso de gestión de datos sea extremadamente flexible y conveniente.

Soporte de Formatos de Impresión

El dispositivo soporta la mayoría de los formatos de impresión:

• Estándar o Cabrera 3, 3+1, 3+3, 6 canales en modo automático


• 3, 6 o 12 canales de impresión en modo continuo


• Impresión de la tira de ritmo

Software Multilingüe

El software interno es multilingüe y se puede cambiar a 16 idiomas: GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL.

Algoritmo Glasgow para Interpretación Pediátrica y Adultos

El algoritmo puede diagnosticar cualquier anomalía que normalmente se reconoce mediante ECG, como infarto de miocardio, hipertrofia ventricular, anomalías del segmento ST-T y anomalías comunes del ritmo. El programa también detecta trastornos como el retraso de la conducción y el alargamiento del intervalo QT.

Características Técnicas

Adquisición ECG

• Canales ECG: 12 derivaciones (I, II, III, aVR-L-F, V1-6)


• Cable de paciente: Estándar 15D, 10 hilos


• CMRR: >100 dB


• Impedancia de entrada: 100 MOhm


• Frecuencia de muestreo de la etapa de entrada: 32000 muestras/segundo/canal


• Resolución ECG: 5µV/LSB; 500 s/s


• Rango dinámico: ± 325 mV


• Ancho de banda: Rendimiento equivalente a 0,05-150 Hz


• Reconocimiento de marcapasos: Reconocimiento de hardware acoplado con filtro de convolución digital


• Filtros: Filtro de paso alto de diagnóstico digital de fase lineal (según 60601-2-25 2ª ed.). Filtro digital adaptativo para interferencias de CA de 50/60 Hz. Filtro de paso bajo digital de 25/40 Hz, solo para visualización e impresión


• Protección contra desfibrilación: Estándar AAMI/IEC


• Rendimiento del front-end: ANSI/AAMI IEC 60601-2-25:2011


• Modos de adquisición: Automático (12 derivaciones), Manual (3/6 derivaciones), Stat (12 derivaciones), Ritmo (1/3 derivaciones)


• Configuración: Estándar o Cabrera


• Reconocimiento de fallo de derivación: Independiente en todas las derivaciones


• Medición de frecuencia cardíaca: 30-300 lpm


• Mediciones ECG: Todas las derivaciones, medias, corregidas; FC; RR medio; intervalo PR; duración QRS; intervalo QT y QTc, con fórmula de Hodges, Bazzet y Fridericia, R[V5] o [V6] máx. y S[V1]; índice de Sokolow-Lyon; ejes P, R, T


• Interpretación ECG: Programa de Análisis Glasgow para pacientes adultos, pediátricos, STEMI


• Memoria ECG: 50 ECG


• Formato de exportación: SCP-PDF

Pantalla

• Tipo: LCD TFT a color retroiluminada de 5" con panel táctil capacitivo


• Resolución: 800 x 480


• Datos mostrados: 3/6/12 derivaciones en tiempo real

Impresora

• Cabezal térmico: 108 mm


• Resolución: 8 puntos/mm

Características Físicas

• Dimensiones/peso: 270x190x60 mm - 1,48 Kg

Características Eléctricas

• Alimentación: 100-240V, 50/60 Hz


• Grado de protección del adaptador de corriente: IP20


• Tipo de batería: NiMH


• Duración de la batería: más de 500 ECG, más de 6 horas


• Tiempo de carga: 4 horas hasta el 85% de la capacidad total

Normativas y Seguridad

• MDD 93/42/CEE Clase IIa


• IEC 60601-1-2 (compatibilidad electromagnética): Grupo 1 - Clase B


• IEC 60601-1 (seguridad eléctrica)


• Protección contra descargas eléctricas: IP (alimentación interna), Clase I (en adaptador de corriente CA/CC externo)


• Protección contra el agua: IXP 0

Dotación Estándar

• Cable de paciente


• 2 rollos de papel


• Batería


• Cable de alimentación


• Adaptador para conector a presión de 4 mm (paquete de 10)


• Interpretación Glasgow


• Electrodos de pestaña desechables (paquete de 100)


• Manual en CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
