TUTORIEL VIDÉO: https://www.youtube.com/watch?v=ieNn8BlBMqo

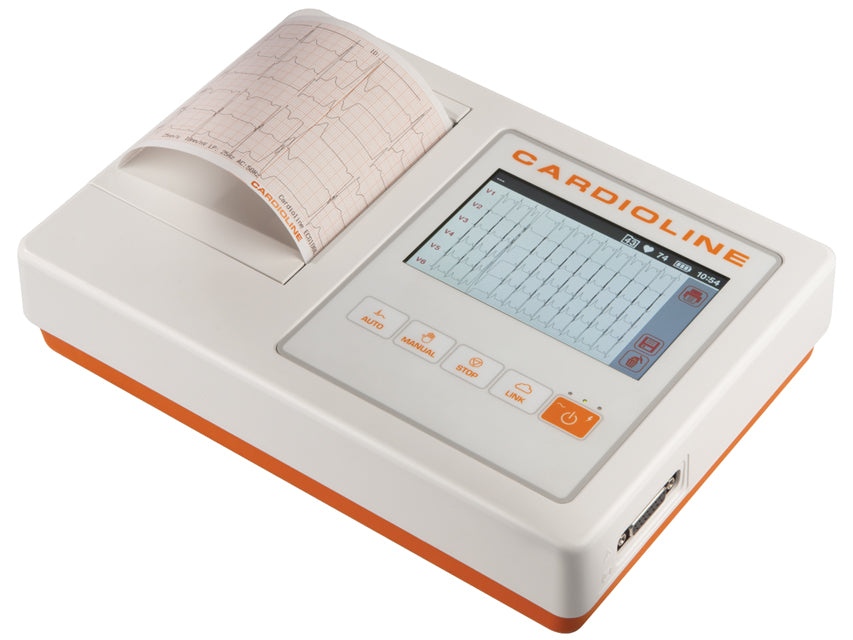

Les ECG Cardioline sont conçus pour acquérir de manière simple et rapide un ECG au repos à 12 dérivations dans un cabinet médical. En mettant l'accent sur la facilité d'utilisation, ces appareils sont équipés d'un écran tactile lumineux couleur de 5 pouces et de touches dédiées pour un fonctionnement rapide.

Facilité d'utilisation

L'utilisateur est guidé pas à pas dans l'acquisition de l'ECG, du positionnement de l'électrode au contrôle de la qualité, à l'acquisition, à l'impression et au stockage. En appuyant simplement sur une touche, des ECG peuvent être acquis en mode Automatique, Manuel, Stat ou Rythme. La nouvelle fonction ECG Rythme permet l'analyse du rythme de 3 minutes d'ECG, y compris la tendance et la variabilité de la fréquence cardiaque. Les fichiers ECG peuvent être stockés dans l'appareil ou exportés via une connexion USB vers un PC ou une clé mémoire.

Prise en charge de la plupart des formats d'impression

L'appareil prend en charge divers formats d'impression, notamment :

• Standard ou Cabrera 3, 3+1, 3+3, 6 canaux en mode automatique


• Impression 3, 6 ou 12 canaux en mode continu


• Impression de la bande de rythme

Logiciel interne multilingue

Le logiciel interne est multilingue et peut être commuté dans 16 langues : GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL.

Algorithme de Glasgow pour l'interprétation pédiatrique et adulte

L'algorithme peut diagnostiquer toute anomalie généralement reconnaissable par ECG : infarctus du myocarde, y compris IMA, hypertrophie ventriculaire, anomalies du segment ST-T et anomalies courantes du rythme. Le programme détecte également des troubles tels que le retard de conduction et l'allongement de l'intervalle QT.

ECG EasyApp pour gérer les ECG des patients

Avec cette application, les acquisitions ECG peuvent être reçues au format SCP sur PC (via USB) et imprimées. Les données des patients et les interprétations automatiques fournies par l'ECG, y compris les résultats de l'examen, sont modifiables. L'opérateur peut également personnaliser le schéma des bandes de rythme avec des commandes spécifiques (vitesse, gain, filtre, etc.).

Caractéristiques techniques

Acquisition ECG

• Canaux ECG : 12 dérivations (I, II, III, aVR-L-F, V1-6)


• Câble patient : Standard 15D, 10 fils


• CMRR : >100 dB


• Impédance d'entrée : 100 MOhm


• Fréquence d'échantillonnage de l'étage d'entrée : 32000 échantillons/seconde/canal


• Résolution ECG : 5µV/LSB ; 500 s/s


• Plage dynamique : ± 325 mV


• Bande passante : Performance équivalente à 0,05-150 Hz


• Détection de stimulateur cardiaque : Détection matérielle couplée à un filtre de convolution numérique


• Filtres : Filtre passe-haut diagnostique numérique à phase linéaire (selon 60601-2-25 2e éd.). Filtre adaptatif numérique pour interférences CA 50/60 Hz. Filtre passe-bas numérique à 25/40 Hz, uniquement pour affichage et impression


• Protection contre la défibrillation : Standard AAMI/CEI


• Performances front-end : ANSI/AAMI IEC 60601-2-25:2011


• Modes d'acquisition : Automatique (12 dérivations), Manuel (3/6 dérivations), Stat (12 dérivations), Rythme (1/3 dérivations)


• Configuration : Standard ou Cabrera


• Détection de défaut de dérivation : Indépendante sur toutes les dérivations


• Mesure de la fréquence cardiaque : 30-300 bpm


• Mesures ECG : Toutes les dérivations, moyennes, corrigées ; FC ; Moyenne RR ; intervalle PR ; durée QRS ; intervalle QT et QTc, avec formule de Hodges, Bazzet et Fridericia, max R[V5] ou [V6] et S[V1] ; indice de Sokolow-Lyon ; axes P, R, T


• Interprétation ECG : Programme d'analyse de Glasgow pour patients adultes, pédiatriques, STEMI


• Mémoire ECG : 50 ECG


• Format d'exportation : SCP-PDF


• PC-ECG “Easy App” : Application de gestion ECG pour PC

Écran

• Type : LCD TFT couleur rétroéclairé 5 pouces avec écran tactile capacitif


• Résolution : 800 x 480


• Données affichées : 3/6/12 dérivations en temps réel

Imprimante

• Tête thermique : 108 mm


• Résolution : 8 points/mm

Caractéristiques physiques

• Dimensions/poids : 270x190x60 mm - 1,48 Kg

Caractéristiques électriques

• Alimentation : 100-240V, 50/60 Hz


• Degré de protection de l'alimentation : IP20


• Type de batterie : NiMH


• Autonomie de la batterie : plus de 500 ECG, plus de 6 heures


• Temps de charge : 4 heures jusqu'à 85% de la capacité totale

Réglementations et sécurité

• MDS 93/42/CEE Classe IIa


• CEI 60601-1-2 (compatibilité électromagnétique) : Groupe 1 - Classe B


• CEI 60601-1 (sécurité électrique)


• Protection contre les chocs électriques : IP (alimentation interne), Classe I (sur adaptateur secteur CA/CC externe)


• Protection contre l'eau : IXP 0

Équipement standard

• Câble patient


• 2 rouleaux de papier


• Batterie


• Câble d'alimentation


• Adaptateur pour connecteur à pression 4 mm (paquet de 10)


• Interprétation de Glasgow


• Électrodes à languette jetables (paquet de 100)


• Manuel sur CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
