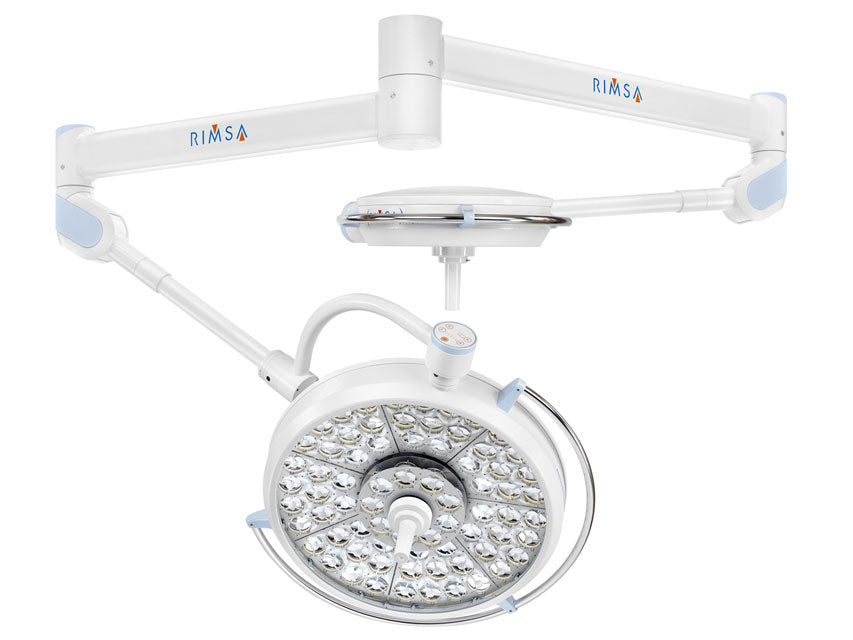

La Pentaled 63N + 30N est une lampe opératoire à double coupole montée au plafond, conçue pour offrir des performances exceptionnelles en milieu chirurgical. Avec une luminosité de 320.000 LUX et une structure compacte, cet équipement de très haute technologie garantit un éclairage tridimensionnel sans ombres, idéal pour les interventions complexes.

Caractéristiques Techniques Avancées

La Pentaled 63N est composée de 72 réflecteurs elliptiques répartis en 8 modules de 9 LED chacun. La focalisation des modules s’effectue mécaniquement en tournant la poignée, permettant un réglage précis du champ éclairé. La multiplicité des sources lumineuses et le système de lumière réfléchie assurent un effet scialytique optimal.

Utilisation Confortable

Grâce au principe de lumière indirecte, la lampe peut être orientée dans différentes positions sans éblouir le chirurgien et les assistants. La taille du champ éclairé se règle mécaniquement à l’aide de la poignée, s’adaptant aux besoins spécifiques de la spécialité chirurgicale.

Commandes Intuitives

Les commandes situées sur le clavier à membrane activent différentes fonctions :

• Sélection de la température de couleur : 5.000°K et 4.500°K


• Réglage de l’intensité lumineuse jusqu’à 160 Klx


• Marche/arrêt


• Fonction Endoled avec sélection de couleur pour les opérations en endoscopie

La température de couleur solaire de 5.000°K stimule la concentration du chirurgien, ne fatigue pas la vue, reproduit fidèlement la couleur des tissus et augmente la définition des contours.

Performances Fiables et Durables

La conception modulaire de la carte électronique d’alimentation des LED garantit la continuité de la lumière même en cas de défaillance d’une LED. La lumière est protégée par un écran diffuseur en verre trempé, et la rotation à 360° sans butée sur l’axe central comme sur l’axe latéral assure une flexibilité maximale.

Grande Maniabilité

Les dimensions réduites et le réflecteur garantissent une grande maniabilité et une stabilité élevée. La structure légère, la barre traitée en aluminium sur la partie frontale de la coupole et la parabole ultra-fine (seulement 13 cm) permettent des mouvements simples et précis.

Options Supplémentaires

Chaque lampe peut être fournie avec :

• Groupe batteries de secours avec chargeur automatique (autonomie : 2,5 heures)


• Caméra TVCC


• Bras porte-moniteur

Certification Complète

La Pentaled 63N + 30N est conforme aux directives européennes 93/42/CEE et 2007/47/CE Classe I, avec marquage CE en tant que dispositif médical. Fabriquée en Italie, elle garantit qualité et fiabilité.

Performances Techniques

• Intensité lumineuse à 1 m de distance (Ec) : 160 klx


• Température de couleur : double sélection 4500/5000 °K


• Indice de rendu des couleurs (CRI) : 96 Ra


• Diamètre du champ lumineux : 21-42 cm (63N) / 18-30 cm (30N)


• Énergie totale irradiée Ee lorsque l’éclairage atteint le niveau maximal : W/m2 543


• Nombre de LED : 72 (63N) / 30 (30N)


• Réglage de la mise au point et du diamètre du champ lumineux : manuel


• Profondeur d’éclairement IEC 60601-2-41 (L1+L2) à 60 % : 46 cm (63N) / 55 cm (30N)


• Profondeur d’éclairement IEC 60601-2-41 (L1+L2) à 20 % : 108 cm (63N) / 115 cm (30N)


• Contrôle de l’intensité lumineuse : 25-100 %


• Intensité lumineuse min-max Endo LED : 5-20 klx (63N) / 9-25 klx (30N)

Données Électriques

• Tension alternative primaire (V ca) : 100-240V


• Tension continue secondaire (V cc) : 24V


• Consommation électrique : 145 VA (63N) / 70 VA (30N)


• Fréquence : 50/60 Hz


• Durée de vie des LED : 50.000 h

Données Générales

• Couleur : 9003 RAL


• Hauteur minimale de la salle (standard) : 260 cm (63N) / 280 cm (30N)


• Diamètre extérieur du réflecteur : 63 cm (63N) / 40 cm (30N)


• Surface d’émission lumineuse : 1710 cm2 (63N) / 712 cm2 (30N)


• Poids : 45 kg (63N) / 35 Kg (30N)
