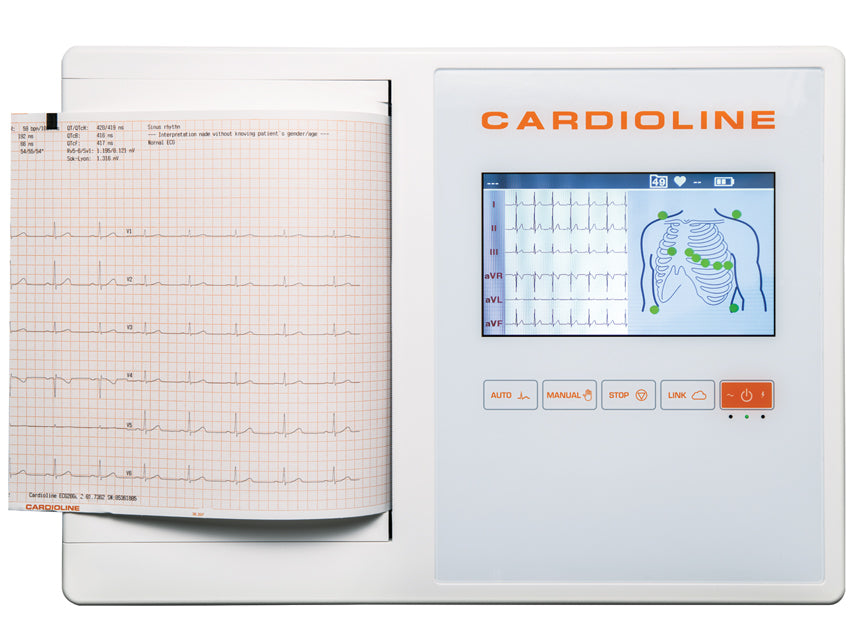

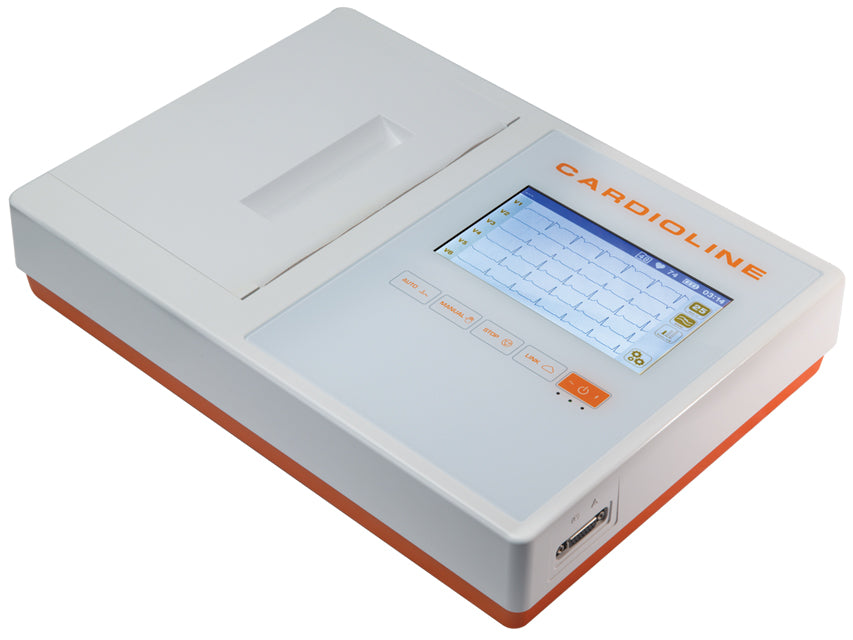

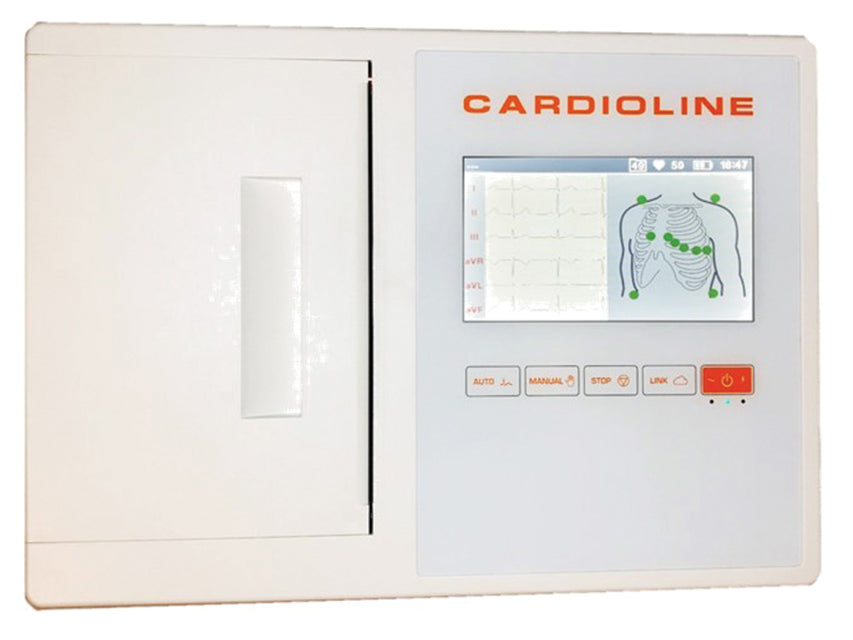

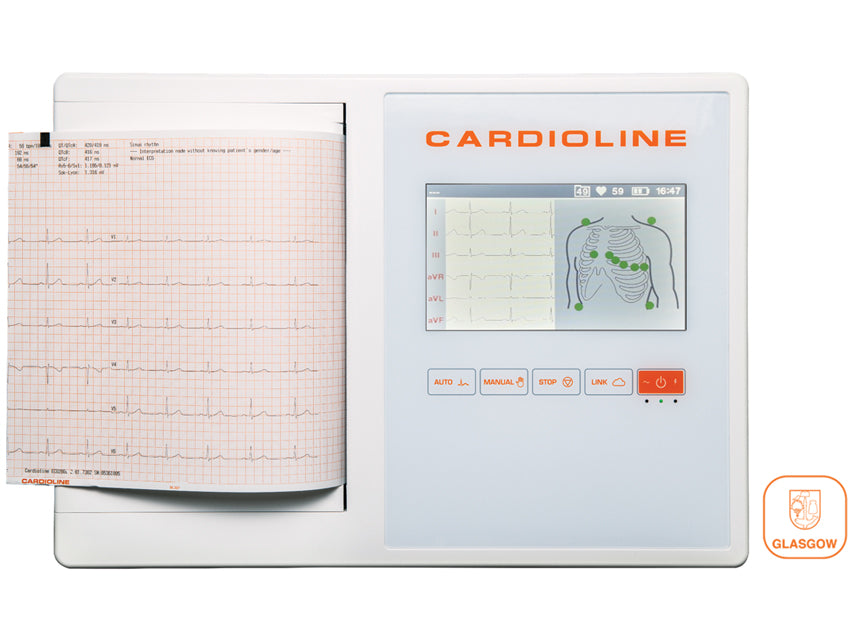

Il CARDIOLINE ECG 200L GLASGOW è un dispositivo avanzato per l'acquisizione di elettrocardiogrammi (ECG) a riposo, progettato per garantire precisione e facilità d'uso in ambito medico. Dotato di uno schermo a colori touch screen da 7", questo ECG offre una visualizzazione chiara e intuitiva delle 12 derivazioni e dei 3/6/12 canali disponibili.

Caratteristiche Principali del CARDIOLINE ECG 200L GLASGOW

Gli ECG Cardioline sono ideali per acquisire rapidamente un ECG a riposo in uno studio medico, grazie a un'interfaccia utente intuitiva e a un design ergonomico. Il dispositivo guida l'utente passo per passo, dal posizionamento dell'elettrodo al controllo della qualità, fino all'acquisizione, stampa e memorizzazione dei dati.

Facilità di Utilizzo

Il CARDIOLINE ECG 200L GLASGOW è dotato di:

• Schermo tattile luminoso a colori da 7"


• Tasti dedicati per un azionamento rapido


• Modalità di acquisizione Automatica, Manuale, Stat e Ritmo


• Funzione ECG Ritmo per l'analisi del ritmo di 3 minuti


• Memorizzazione ed esportazione dei file ECG tramite USB

Supporto di Formati di Stampa Multipli

Il dispositivo supporta la maggior parte dei formati di stampa standard, tra cui:

• Standard o Cabrera 3, 3+1, 3+3, 6 o 12 canali in modalità automatica


• 3, 6 o 12 canali di stampa in modalità continua


• Stampa della striscia del ritmo

Software Interno Multilingue

Il software interno del CARDIOLINE ECG 200L GLASGOW è disponibile in 16 lingue, tra cui GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL, rendendolo adatto a un'ampia varietà di utenti internazionali.

Algoritmo Glasgow per Interpretazione Pediatrica e Adulti

L'algoritmo Glasgow integrato è in grado di diagnosticare anomalie riconoscibili tramite ECG, come infarto miocardico (IMA), ipertrofia ventricolare, anomalie del tratto ST-T e del ritmo. Inoltre, rileva disturbi come ritardo della conduzione e allungamento dell'intervallo QT.

ECG EasyApp per la Gestione degli ECG dei Pazienti

Con l'ECG EasyApp, inclusa con alcuni modelli (54202, 54205) e opzionale per altri (54200, 54201, 54204), è possibile ricevere acquisizioni ECG in formato SCP su PC tramite USB e stampare i dati. L'app consente di modificare i dati dei pazienti e le interpretazioni automatiche, nonché di personalizzare lo schema delle strisce del ritmo.

Caratteristiche Tecniche

Acquisizione ECG

• Canali ECG: 12 derivazioni (I, II, III, aVR-L-F, V1-6)


• Cavo paziente: Standard 15D, 10 fili


• CMRR: >100 dB


• Impedenza in ingresso: 100 MOhm


• Frequenza di campionamento stadio di ingresso: 32000 campioni/secondo/canale


• Risoluzione ECG: 5µV/LSB; 500 s/s


• Range dinamico: ± 325 mV


• Banda passante: Prestazione equivalente a 0,05-150 Hz


• Riconoscimento pacemaker: Riconoscimento hardware accoppiato con filtro di convoluzione digitale


• Filtri: Filtro passa-alto diagnostico digitale a fase lineare, filtro adattivo digitale per interferenze CA 50/60 Hz, filtro passa-basso digitale a 25/40 Hz


• Protezione da defibrillazione: Standard AAMI/IEC


• Prestazioni front-end: ANSI/AAMI IEC 60601-2-25:2011


• Modalità di acquisizione: Automatica (12 derivazioni), Manuale (3/6/12 derivazioni), Stat (12 derivazioni), Ritmo (1/3 derivazioni)


• Configurazione: Standard o Cabrera


• Riconoscimento guasto deriv.: Indipendente su tutte le derivazioni


• Misurazione frequenza cardiaca: 30-300 bpm


• Misurazioni ECG: Tutte le derivazioni, medie, corrette; HR; RR medio; intervallo PR; durata QRS; intervallo QT e QTc, con formula di Hodges, Bazzet e Fridericia, max R[V5] o [V6] e S[V1]; indice di Sokolow-Lyon; assi P, R, T


• Interpretazione ECG: Programma di Analisi Glasgow per pazienti adulti, pediatrici, STEMI


• Memoria ECG: 50 ECG


• Formato di esportazione: SCP-PDF

Schermo

• Tipo: LCD TFT a colori retroilluminato 7" con pannello tattile capacitivo


• Risoluzione: 800 x 480


• Dati visualizzati: 3/6/12 derivazioni in tempo reale

Stampante

• Testina termica: 216 mm


• Risoluzione: 8 dot/mm

Caratteristiche Fisiche

• Dimensioni/peso: 413x295x80 mm - 4,17 Kg

Caratteristiche Elettriche

• Alimentazione: 100-240V, 50/60 Hz


• Grado di protezione alimentatore: IP20


• Tipo batteria: NiMH


• Durata batteria: più di 500 ECG, più di 6 ore


• Tempo di ricarica: 4 ore fino all'85% della capacità totale

Normative e Sicurezza

• DDM 93/42/CEE Classe IIa


• IEC 60601-1-2 (compatibilità elettromagnetica): Gruppo 1 - Classe B


• IEC 60601-1 (sicurezza elettrica)


• Protezione contro scosse elettriche: IP (alimentazione interna), Classe I (su alimentatore esterno CA/CC)


• Protezione contro acqua: IXP 0

Dotazione Standard

• Cavo paziente


• Batteria


• 1 pacco di 180 fogli


• Cavo di alimentazione


• Adattatore per connettore snap 4 mm (conf. da 10)


• Interpretazione Glasgow


• Elettrodi tab monouso (conf. da 100)


• Manuale su CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
