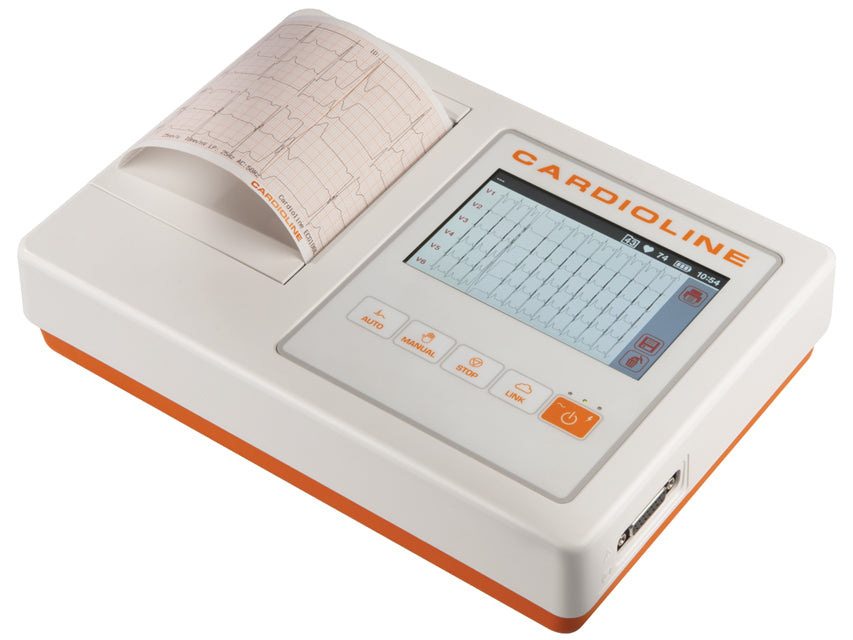

Gli ECG Cardioline sono progettati per acquisire in modo semplice e rapido un ECG a riposo a 12 derivazioni in uno studio medico. Con un'attenzione particolare alla facilità d'uso, questi dispositivi sono dotati di uno schermo tattile (touch screen) luminoso a colori da 5" e tasti dedicati per un azionamento rapido.

Facilità di Utilizzo

L'utente è guidato passo per passo nell'acquisizione dell'ECG, dal posizionamento dell'elettrodo al controllo della qualità, all'acquisizione, alla stampa e alla memorizzazione. Premendo semplicemente un tasto, possono essere acquisiti ECG in modalità Automatica, Manuale, Stat o Ritmo. La nuova funzione ECG Ritmo consente l'analisi del ritmo di 3 minuti di ECG, comprese la tendenza e la variabilità della frequenza cardiaca. I file dell'ECG possono essere memorizzati nel dispositivo o esportati mediante una connessione USB a un PC o a una chiavetta di memoria.

Supporto della Maggior Parte dei Formati di Stampa

Il dispositivo supporta vari formati di stampa, inclusi:

• Standard o Cabrera 3, 3+1, 3+3, 6 canali in modalità automatica


• 3, 6 o 12 canali di stampa in modalità continua


• Stampa della striscia del ritmo

Software Interno Multilingue

Il software interno è multilingue e commutabile in 16 lingue: GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL.

Algoritmo Glasgow per Interpretazione Pediatrica e per Adulti

L'algoritmo può diagnosticare qualsiasi anomalia solitamente riconoscibile tramite ECG: infarto miocardico, compreso IMA, ipertrofia ventricolare, anomalie del tratto ST-T e anomalie comuni del ritmo. Il programma rileva inoltre disturbi quali ritardo della conduzione e allungamento dell'intervallo QT.

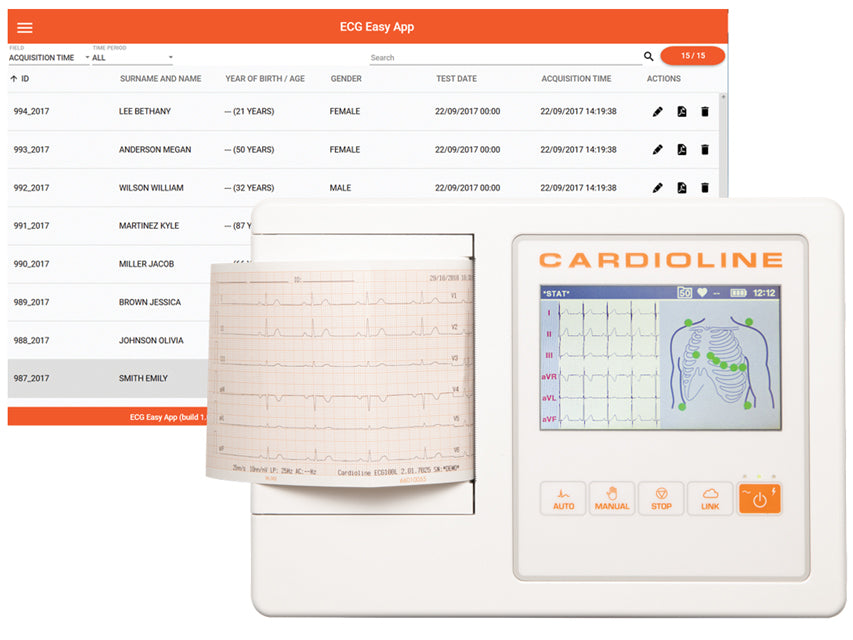

ECG EasyApp per Gestire gli ECG dei Pazienti

Con questa App, le acquisizioni di ECG possono essere ricevute in formato SCP su PC (tramite USB) e stampate. I dati dei pazienti e le interpretazioni automatiche fornite dall'ECG, compresi i risultati dell'esame, sono modificabili. L'operatore può anche personalizzare lo schema delle strisce del ritmo con comandi specifici (velocità, guadagno, filtro e così via).

Caratteristiche Tecniche

Acquisizione ECG

• Canali ECG: 12 derivazioni (I, II, III, aVR-L-F, V1-6)

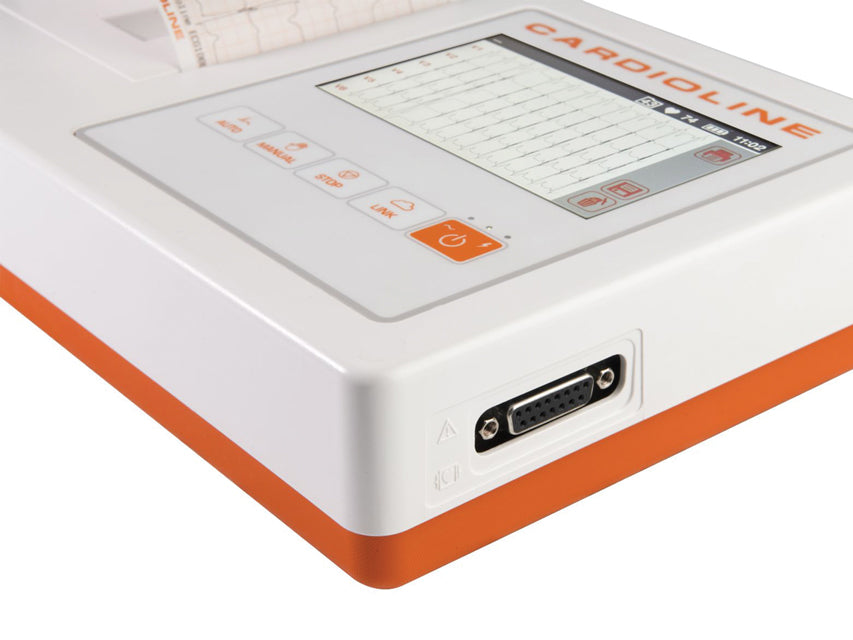

• Cavo paziente: Standard 15D, 10 fili


• CMRR: >100 dB


• Impedenza in ingresso: 100 MOhm


• Frequenza di campionamento stadio di ingresso: 32000 campioni/secondo/canale


• Risoluzione ECG: 5µV/LSB; 500 s/s


• Range dinamico: ± 325 mV


• Banda passante: Prestazione equivalente a 0,05-150 Hz


• Riconoscimento pacemaker: Riconoscimento hardware accoppiato con filtro di convoluzione digitale


• Filtri: Filtro passa-alto diagnostico digitale a fase lineare (secondo 60601-2-25 2^ ed.). Filtro adattivo digitale per interferenze CA 50/60 Hz. Filtro passa-basso digitale a 25/40 Hz, solo per visualizzazione e stampa


• Protezione da defibrillazione: Standard AAMI/IEC


• Prestazioni front-end: ANSI/AAMI IEC 60601-2-25:2011


• Modalità di acquisizione: Automatica (12 derivazioni), Manuale (3/6 derivazioni), Stat (12 derivazioni), Ritmo (1/3 derivazioni)


• Configurazione: Standard o Cabrera


• Riconoscimento guasto deriv.: Indipendente su tutte le derivazioni


• Misuraz. frequenza cardiaca: 30-300 bpm


• Misurazioni ECG: Tutte le derivazioni, medie, corrette; HR; RR medio; intervallo PR; durata QRS; intervallo QT e QTc, con formula di Hodges, Bazzet e Fridericia, max R[V5] o [V6] e S[V1]; indice di Sokolow-Lyon; assi P, R, T


• Interpretazione ECG: Programma di Analisi Glasgow per pazienti adulti, pediatrici, STEMI


• Memoria ECG: 50 ECG


• Formato di esportazione: SCP-PDF


• PC-ECG “Easy App”: Applicazione gestione ECG per PC

Schermo

• Tipo: LCD TFT a colori retroilluminato 5" con pannello tattile capacitivo


• Risoluzione: 800 x 480


• Dati visualizzati: 3/6/12 derivazioni in tempo reale

Stampante

• Testina termica: 108 mm


• Risoluzione: 8 dot/mm

Caratteristiche Fisiche

• Dimensioni/peso: 270x190x60 mm - 1,48 Kg

Caratteristiche Elettriche

• Alimentazione: 100-240V, 50/60 Hz


• Grado di protezione alimentatore: IP20


• Tipo batteria: NiMH


• Durata batteria: più di 500 ECG, più di 6 ore


• Tempo di ricarica: 4 ore fino all'85% della capacità totale

Normative e Sicurezza

• DDM 93/42/CEE Classe IIa


• IEC 60601-1-2 (compatibilità elettromagnetica): Gruppo 1 - Classe B


• IEC 60601-1 (sicurezza elettrica)


• Protezione contro scosse elettriche: IP (alimentazione interna), Classe I (su alimentatore esterno CA/CC)


• Protezione contro acqua: IXP 0

Dotazione Standard

• Cavo paziente


• 2 rotoli di carta


• Batteria


• Cavo di alimentazione


• Adattatore per connettore snap 4 mm (conf. da 10)


• Interpretazione Glasgow


• Elettrodi tab monouso (conf. da 100)


• Manuale su CD (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
